鑿井懸吊天輪

鑿井懸吊天輪產品介紹

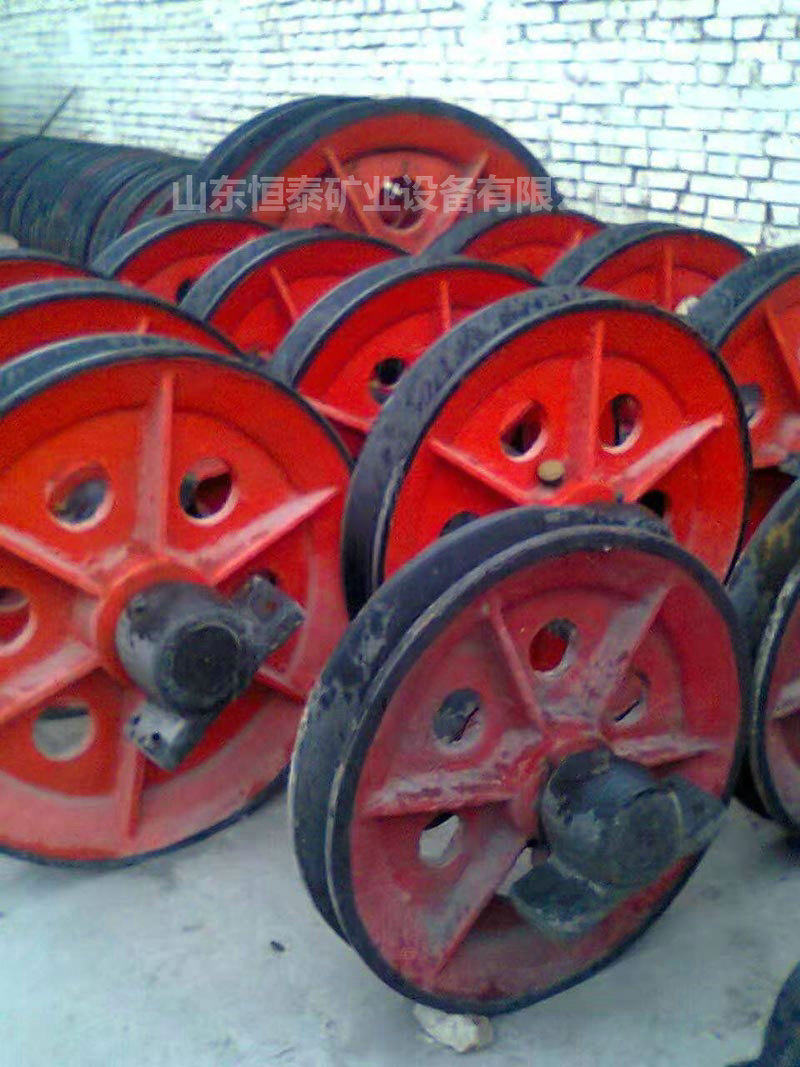

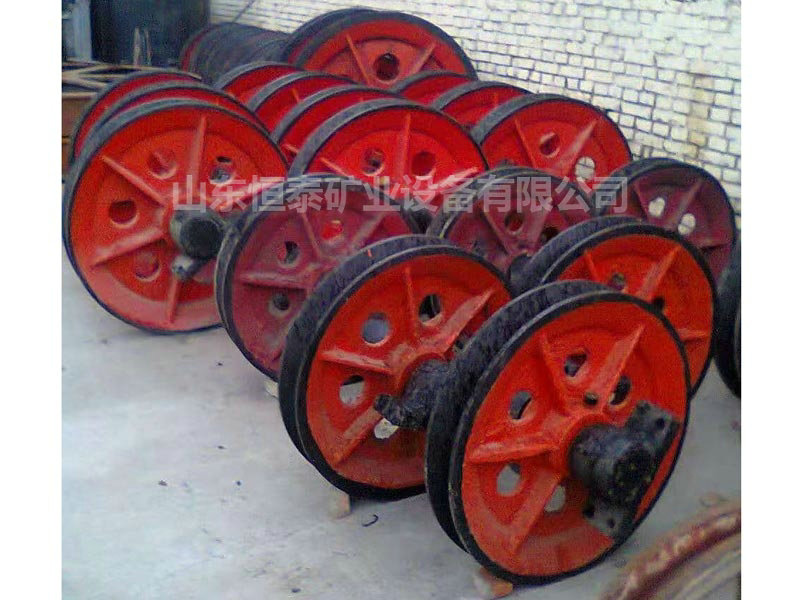

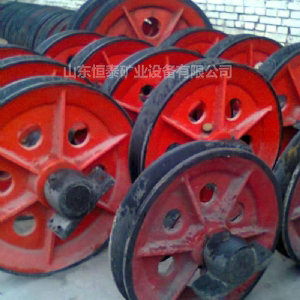

鑿井懸吊天輪是煤礦鑿井立井施工中為鑿井絞車鋼絲繩提供支撐和導向的專用設備。按鑿井絞車的性能，懸吊天輪分為雙槽懸吊天輪和單槽懸吊天輪二種。

鑿井懸吊天輪產品結構

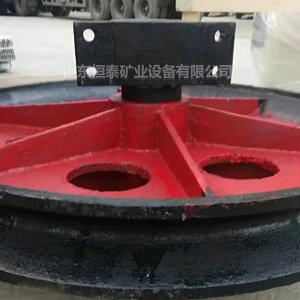

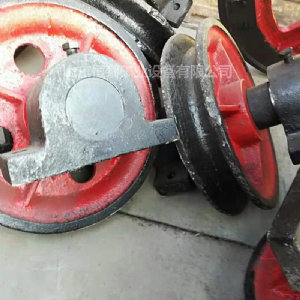

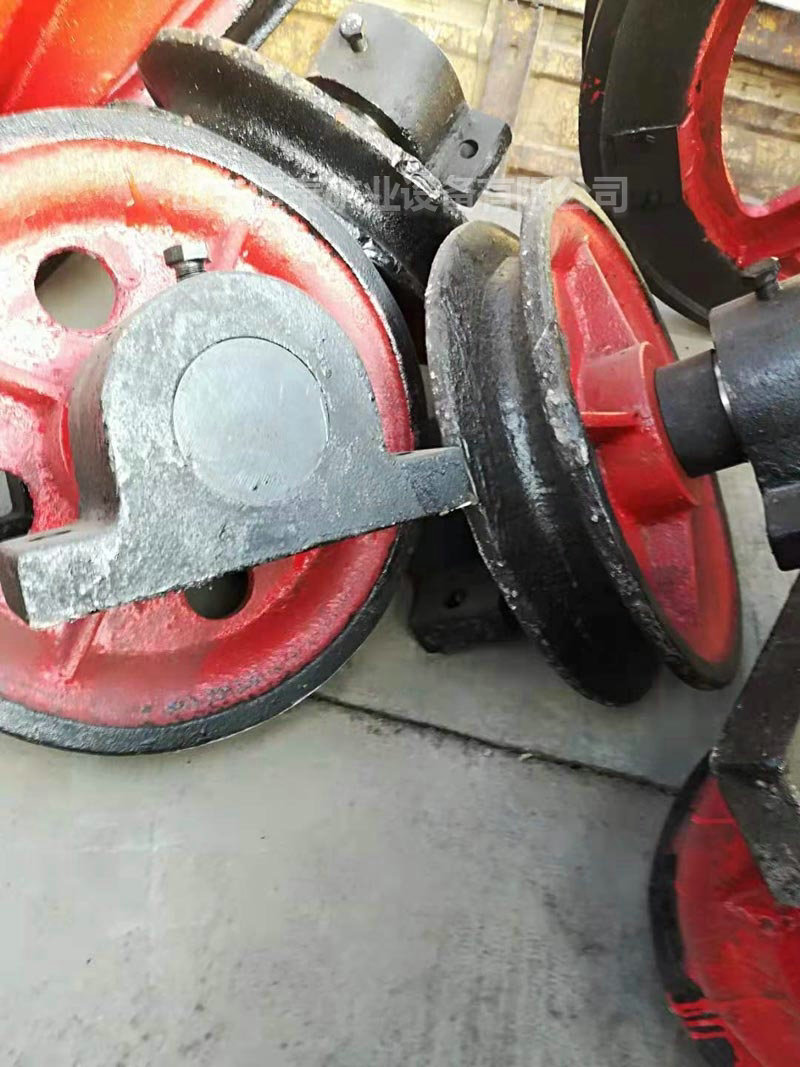

1）雙槽懸吊天輪和單槽懸吊天輪的結構主要有繩輪、固定軸、及軸承座組成。

2）兩種懸吊天輪均采用固定軸﹑整體軸承座支承，軸承座與繩輪采用HT200普通鑄鐵，固定軸采用45號碳素鋼并經調質處理車削而成。

3）雙槽懸吊天輪采用繩輪與軸承座可調型式，使用時根據實際情況進行選用，還可根據情況，另行組合設計。

鑿井懸吊天輪產品用途

單槽懸吊天輪主要用于懸吊吊盤和穩繩的場合，而雙槽懸吊天輪則多用于施工所用管路、風筒及穩繩的懸吊場合。單槽懸吊天輪有七種規格，雙槽懸吊天輪有10種規格，其中4種供懸吊管路用，4種供懸吊風筒用。單槽懸吊天輪和雙槽懸吊天輪各有2種穩繩選用。

鑿井懸吊天輪參數

型 號 大繩徑 單繩 大靜張力 輪徑 外徑 軸承座距 中心高 質量 (kg)

MZS2.2-0-2×0.5/270-320 Φ23 50KN Φ500 Φ590 590-640 120 304

MZS2.2-0-2×0.5/630-750 Φ23 50KN Φ500 Φ590 950-1070 120 346

MZS2.2-0-2×0.65/270-420 Φ31 100KN Φ650 Φ775 630-780 140 550

由于產品生產批次、具體型號不同，詳情請聯系我們的銷售人員進行具體核實
